Détecteur de demande de sortie REX : utilité et configuration optimale dans un système de contrôle d'accès
ASAP Network installe et configure des détecteurs de demande de sortie REX (Request to Exit) pour optimiser vos systèmes de contrôle d'accès dans les Bouches-du-Rhône, le Vaucluse et le Gard (Marseille, Aix-en-Provence, Avignon, Nîmes).
Qu'est-ce qu'un détecteur REX ?
Un détecteur REX (Request to Exit, ou détecteur de demande de sortie), c'est un capteur infrarouge installé à l'intérieur d'un bâtiment, du côté protégé d'une porte contrôlée par badge. Son rôle : détecter qu'une personne s'approche de la porte de l'intérieur, et déclencher automatiquement l'ouverture sans qu'elle ait besoin de badger pour sortir.
Concrètement, quand vous arrivez devant la porte par l'intérieur, le détecteur capte votre présence à une distance d'environ 1 à 5 mètres et envoie un signal à la centrale de contrôle d'accès. Celle-ci déverrouille instantanément la gâche électrique, et vous pouvez sortir en poussant simplement la porte.
Le détecteur REX est un détecteur infrarouge passif (PIR) qui fonctionne par détection de chaleur corporelle et de mouvement. Il permet une sortie libre tout en maintenant le contrôle d'accès côté extérieur.
Pourquoi nous installons des détecteurs REX sur les portes à contrôle d'accès
L'installation d'un détecteur REX répond à plusieurs besoins :
- Sortie libre obligatoire — La réglementation incendie impose que toute porte puisse s'ouvrir librement de l'intérieur, sans clé ni badge, pour permettre l'évacuation rapide en cas d'urgence. Le détecteur REX garantit cette conformité tout en maintenant le contrôle d'accès côté extérieur.
- Confort d'usage — Les utilisateurs n'ont pas besoin de sortir leur badge pour quitter un local. Ils s'approchent, la porte s'ouvre automatiquement.
- Réduction de l'usure des badges — Moins de passages de badge = moins d'usure des cartes RFID et des lecteurs.
- Fluidité du trafic — Dans les zones à fort passage (hall d'accueil, sorties de bureaux, accès parkings), le détecteur REX évite les files d'attente.
- Prévention des fausses alarmes "porte forcée" — Sans détecteur REX, l'ouverture d'une porte de l'intérieur déclenche une alarme "porte forcée". Le REX désactive temporairement cette alarme lors d'une sortie légitime.
Les zones où nous installons un détecteur REX
Portes d'entrée principales — Entrée contrôlée par badge côté extérieur, sortie libre détectée par REX côté intérieur.
Sas de sécurité — Entre deux portes contrôlées, le détecteur REX permet de sortir du sas sans badge, tout en maintenant le contrôle d'accès à l'entrée.
Portes de parking — Accès véhicule par badge ou télécommande, sortie piéton libre via détecteur REX.
Salles techniques et locaux sensibles — Accès réservé aux personnes autorisées (badge obligatoire), mais sortie libre pour éviter qu'une personne reste bloquée à l'intérieur.
Bureaux et open spaces — Porte principale contrôlée par badge, sortie libre pour les employés qui quittent les lieux.

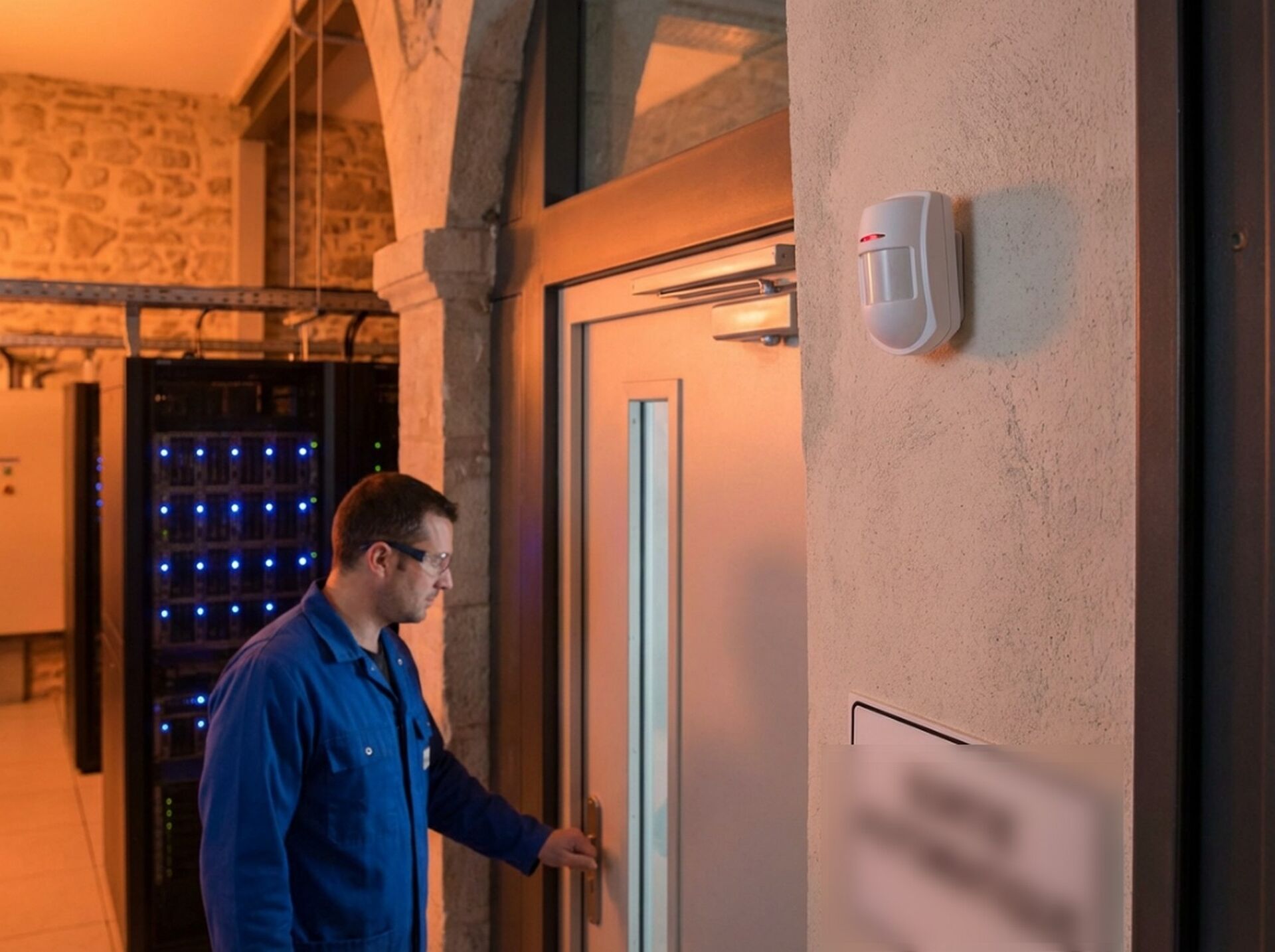

Salles serveurs et data centers — Accès ultra-contrôlé à l'entrée, sortie automatique par REX pour éviter qu'un technicien se retrouve enfermé.
Comment fonctionne techniquement un détecteur REX
Un détecteur REX est un détecteur infrarouge passif (PIR). Il détecte les variations de chaleur émises par un corps humain en mouvement. Quand une personne entre dans son champ de détection, le capteur envoie un signal électrique à la centrale de contrôle d'accès.
Portée typique : 1 à 5 mètres, avec un angle de détection d'environ 90° à 120°.
Temps de réaction : moins d'une seconde entre la détection et le déverrouillage de la porte.
Alimentation : 12 V ou 24 V continu, fournie par la centrale de contrôle d'accès ou par un boîtier d'alimentation dédié.
Câblage : Un câble à 4 conducteurs (alimentation + signal de détection) relie le détecteur REX à la centrale. Les systèmes modernes comme Paxton Net2 intègrent directement cette fonction dans leurs contrôleurs de porte.
Technologies avancées : Certains détecteurs REX professionnels (comme le Kantech T.Rex ou le Bosch DS150i) utilisent le traitement numérique du signal (DSP) pour réduire les fausses détections dues aux courants d'air, aux objets en mouvement ou aux variations de température.
Les réglages et la configuration d'un REX
Un détecteur REX bien configuré, c'est la clé pour éviter les fausses détections et garantir un fonctionnement optimal.
Sensibilité — Réglable pour éviter les déclenchements intempestifs (courant d'air, petit animal, objet tombant). Nous ajustons la sensibilité en fonction de la distance de détection souhaitée.
Temporisation (Hold Time) — Durée pendant laquelle la porte reste déverrouillée après détection. Typiquement réglée entre 3 et 10 secondes. Si la temporisation est trop courte, la porte se reverrouille avant que la personne n'ait eu le temps de sortir. Si elle est trop longue, la porte reste ouverte inutilement.
Angle et portée — Le détecteur doit être orienté de manière à couvrir la zone de passage, sans détecter les mouvements lointains (couloir adjacent, bureau voisin).
Mode anti-retour (Anti-Passback) — Dans certains systèmes, nous pouvons configurer le détecteur REX pour qu'il ne déclenche l'ouverture que si une personne a préalablement badgé pour entrer. Cela évite qu'une personne non autorisée puisse sortir après avoir suivi quelqu'un d'autre (« tailgating »).
Masquage de zones — Certains détecteurs REX permettent de masquer des zones de détection spécifiques pour éviter les fausses alarmes provenant de fenêtres, radiateurs ou zones de passage non pertinentes.
Installation et positionnement
Le détecteur REX se fixe généralement au plafond ou au mur, à une hauteur d'environ 2 à 2,50 mètres, orienté vers la porte.
Positionnement optimal :
- À 1 à 2 mètres de la porte, pour détecter la personne avant qu'elle n'atteigne la poignée.
- Éviter de pointer le détecteur vers une fenêtre, un radiateur ou une source de chaleur (risque de fausses détections).
- Éviter les zones de passage latérales qui ne mènent pas à la porte.
- Orientation légèrement inclinée vers le bas pour couvrir la zone de passage sans détecter les mouvements en hauteur.

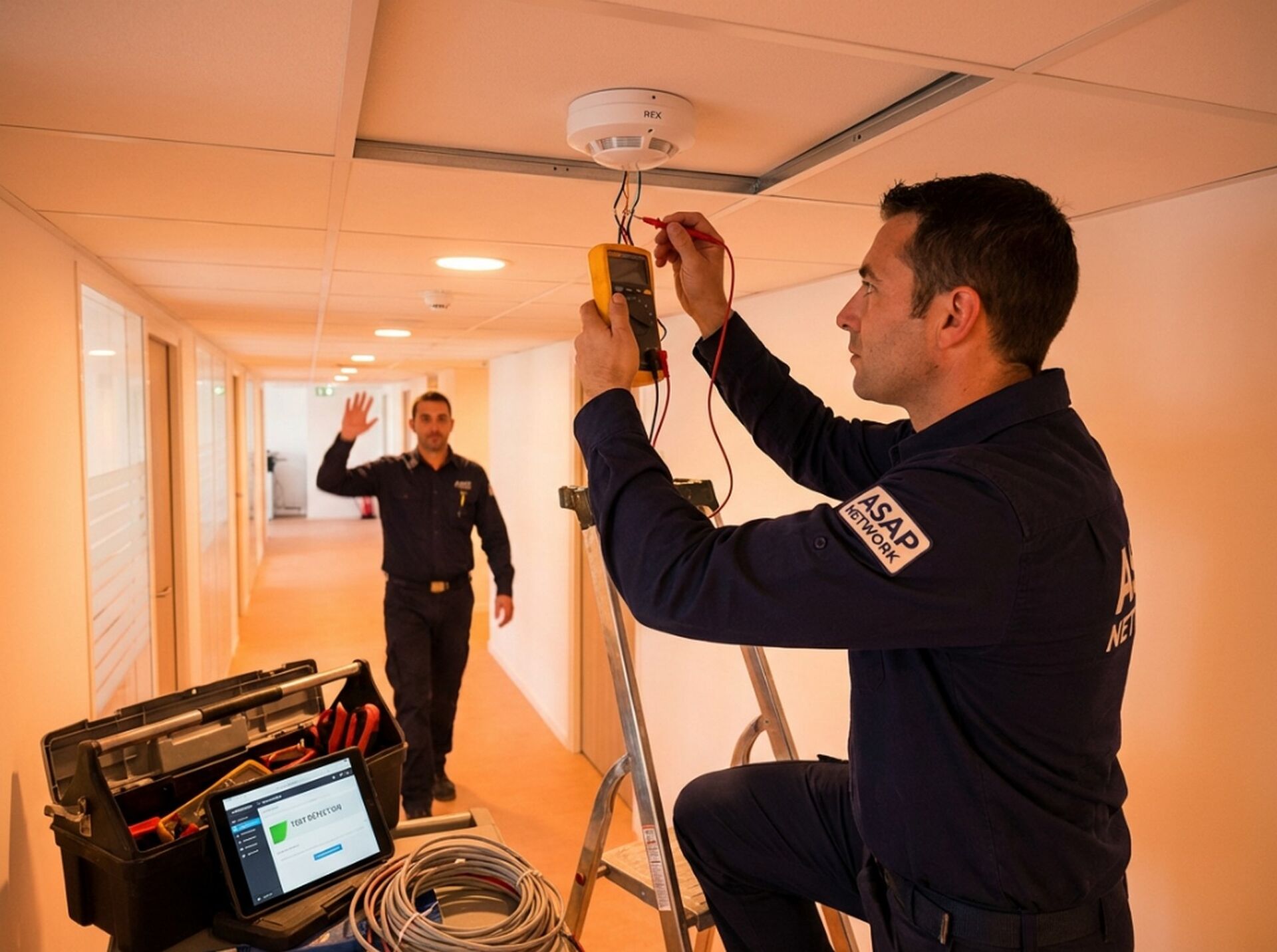

Étapes d'installation :
- Fixation du boîtier — Au plafond ou au mur, avec vis et chevilles adaptées.
- Câblage — Raccordement à la centrale de contrôle d'accès (alimentation + signal de détection).
- Réglage de l'orientation — Ajustement de l'angle pour couvrir précisément la zone de passage.
- Tests de détection — Vérification que le détecteur capte correctement une personne approchant la porte, sans fausses détections.
- Configuration logicielle — Dans le logiciel de gestion du contrôle d'accès (ex. Paxton Net2), nous associons le détecteur REX à la porte concernée et réglons la temporisation, la sensibilité et les modes avancés.
- Tests de non-détection — Vérification que le détecteur n'est pas déclenché par des mouvements hors zone (couloir adjacent, fenêtre, etc.).
Les problèmes courants et leurs solutions
Porte qui s'ouvre toute seule — Détecteur trop sensible ou mal orienté. Solution : réduire la sensibilité, réorienter le capteur, ajouter un masque de zone.
Porte qui ne s'ouvre pas quand vous vous approchez — Détecteur défaillant, câblage défectueux, ou portée insuffisante. Solution : vérifier l'alimentation, tester le câblage, ajuster la sensibilité.
Porte qui reste déverrouillée trop longtemps — Temporisation mal réglée. Solution : réduire le délai de maintien (Hold Time) dans la configuration.
Détections parasites (porte qui s'ouvre sans personne) — Courant d'air, source de chaleur, objet en mouvement, reflet lumineux. Solution : réorienter le détecteur, ajouter un cache pour limiter le champ de vision, activer le mode DSP anti-fausses alarmes.
Alarme "porte forcée" malgré le REX — Temporisation REX trop courte ou désynchronisation entre le REX et le contact de porte. Solution : augmenter la temporisation, vérifier le câblage du contact de porte.
Intégration avec les systèmes Paxton Net2
Les systèmes Paxton Net2 intègrent nativement la gestion des détecteurs REX. Chaque contrôleur de porte dispose d'entrées dédiées pour connecter un détecteur de sortie.

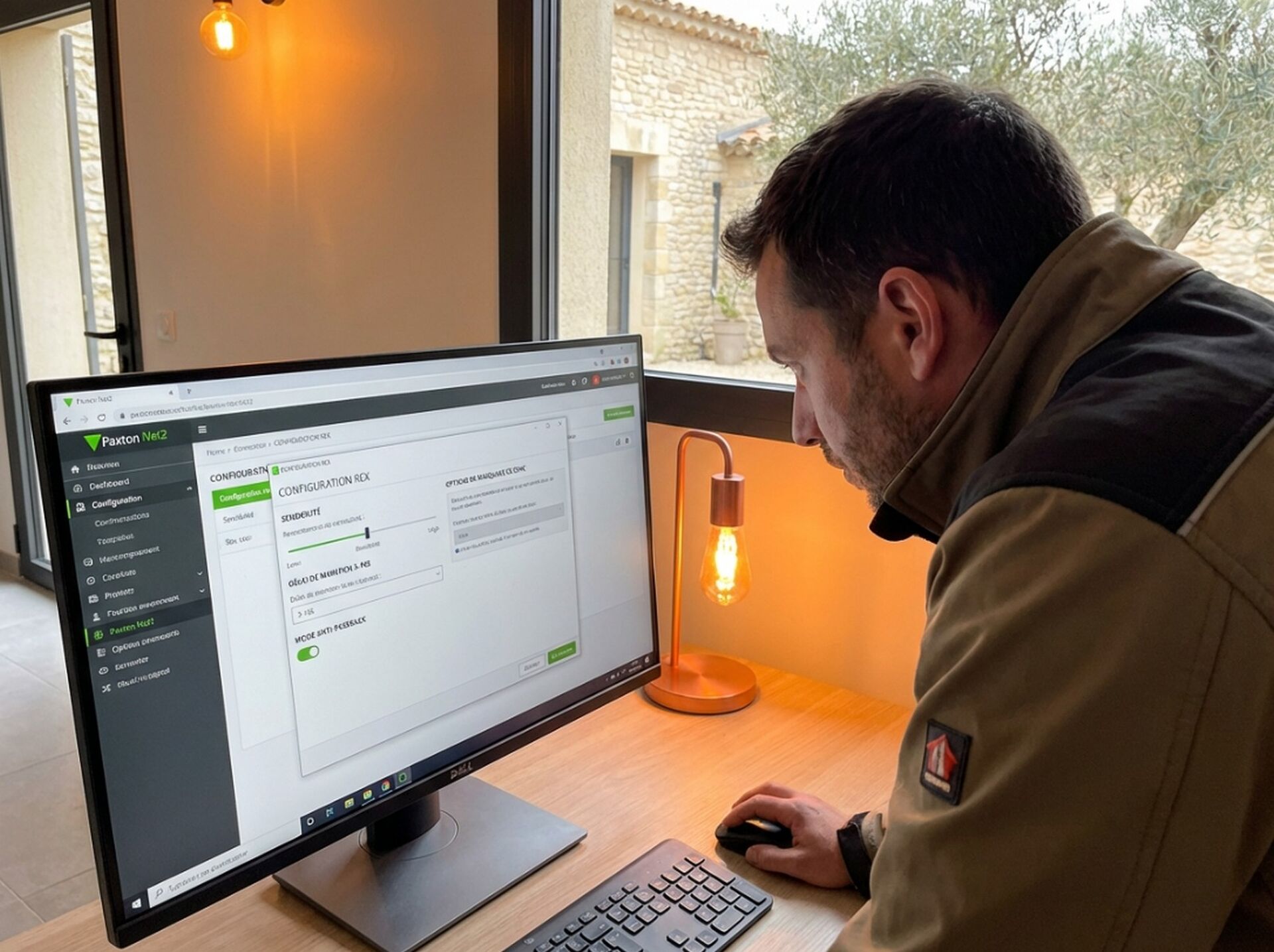

Configuration dans Net2 :
- Accès à l'interface web de gestion Net2.
- Sélection de la porte concernée dans l'arborescence.
- Activation de l'option « Request to Exit » (REX) dans les paramètres de porte.
- Réglage de la temporisation de déverrouillage (Hold Time) entre 3 et 10 secondes.
- Activation du mode anti-retour (Anti-Passback) si nécessaire.
- Configuration des alertes en cas de défaillance du détecteur REX.
Le système enregistre chaque déclenchement du détecteur REX dans les logs de traçabilité, ce qui permet de vérifier qui est sorti et à quelle heure, même sans badge. Ces logs sont essentiels pour la conformité RGPD et les audits de sécurité.
Les modèles de détecteurs REX professionnels
Kantech T.Rex / T.Rex XL — Détecteur REX haut de gamme avec traitement numérique du signal (DSP), portée réglable 1-5 m, signal sonore intégré (piezo), montage mural ou plafond.
Bosch DS150i / DS160 — Détecteurs REX professionnels avec technologie anti-masquage, portée 5 m, angle 120°, résistance aux fausses alarmes.
HID REX PIR — Détecteur infrarouge passif pour sorties contrôlées, compatible avec les systèmes HID et multi-marques, montage mural discret.
Paxton P50 PIR — Détecteur REX compact pour systèmes Paxton Net2, portée 3 m, montage encastré ou saillie.
ASAP Network : installation et configuration détecteurs REX
ASAP Network installe, configure et maintient vos détecteurs de demande de sortie REX dans le cadre de vos projets de contrôle d'accès.
Nos prestations :
- Audit de vos besoins et recommandations de positionnement optimal
- Fourniture et installation de détecteurs REX professionnels (Kantech, Bosch, HID, Paxton)
- Câblage et raccordement à la centrale de contrôle d'accès
- Configuration logicielle avancée (temporisation, sensibilité, anti-retour, masquage de zones)
- Tests de fonctionnement complets et ajustements sur site
- Maintenance préventive et dépannage d'urgence
- Intégration avec systèmes Paxton Net2, HID, Nedap, Salto, etc.
- Formation des équipes à l'utilisation et à la maintenance des détecteurs REX
Zones d'intervention : Bouches-du-Rhône, Vaucluse, Gard (Marseille, Aix-en-Provence, Avignon, Nîmes, Arles, Salon-de-Provence).
ASAP Network est membre du réseau Convergence (www.groupe-convergence.com), garantissant une expertise nationale et des solutions professionnelles éprouvées.
Contactez nous pour une étude de vos besoins au : 04 84 900 904
