Ventouses électromagnétiques type Z : installation et maintenance pour portes coupe-feu sécurisées professionnelles
ASAP Network installe et maintient des ventouses électromagnétiques type Z pour sécuriser vos portes coupe-feu dans les Bouches-du-Rhône, le Vaucluse et le Gard (Marseille, Aix-en-Provence, Avignon).
Qu'est ce qu'une ventouse Z exactement ?
Une ventouse électromagnétique type Z, c'est un dispositif qui maintient une porte coupe-feu ouverte en temps normal, et qui la libère automatiquement en cas d'alarme incendie. Le « Z » désigne la norme NF S 61-937, qui encadre ces équipements pour garantir leur fiabilité.
Concrètement, la ventouse est un électroaimant fixé au mur ou au plafond. Une plaque métallique est vissée sur la porte. Tant que la ventouse est alimentée en courant électrique 24 V, elle attire la plaque et maintient la porte ouverte. Dès que le courant est coupé — par exemple lors du déclenchement d'une alarme incendie — la porte se referme automatiquement sous l'effet de son ferme-porte.
Pourquoi on en met sur les portes coupe-feu
Les portes coupe-feu sont conçues pour compartimenter un bâtiment et ralentir la propagation des flammes et de la fumée. Problème : une porte coupe-feu fermée en permanence, c'est peu pratique. Ça bloque la circulation, ça oblige à pousser une porte lourde à chaque passage, et dans les faits, les gens finissent par la caler ouverte avec un extincteur ou une cale — ce qui annule totalement la protection incendie.
La ventouse Z résout ce problème : la porte reste ouverte tant qu'il n'y a pas d'alerte, et se referme automatiquement dès qu'un détecteur incendie se déclenche ou qu'un bouton d'alarme est actionné.
Avantages concrets :
- Confort d'usage — Les employés circulent librement, sans avoir à pousser une porte lourde à chaque passage.
- Sécurité garantie — En cas d'incendie, la porte se referme automatiquement, même si personne n'est présent.
- Conformité réglementaire — Les ventouses Z sont obligatoires dans de nombreux ERP (Établissements Recevant du Public) et bâtiments industriels dès lors qu'une porte coupe-feu doit rester ouverte en usage normal.
Les différents types de ventouses Z
Ventouses murales — Fixées sur le mur, elles maintiennent la porte contre le mur. Puissance typique : 150 à 300 N (Newton), soit environ 15 à 30 kg de force de maintien.
Ventouses au sol — Encastrées dans le sol, elles maintiennent la porte en position ouverte à 90° ou 180°. Utile quand il n'y a pas de mur disponible. Puissance typique : 300 à 500 N.
Ventouses plafond — Fixées au plafond, elles tirent une plaque située en haut de la porte. Moins courantes, elles sont utilisées pour les portes coulissantes ou les grandes portes industrielles.
Le choix dépend du poids de la porte, de son angle d'ouverture, et de la configuration des lieux.

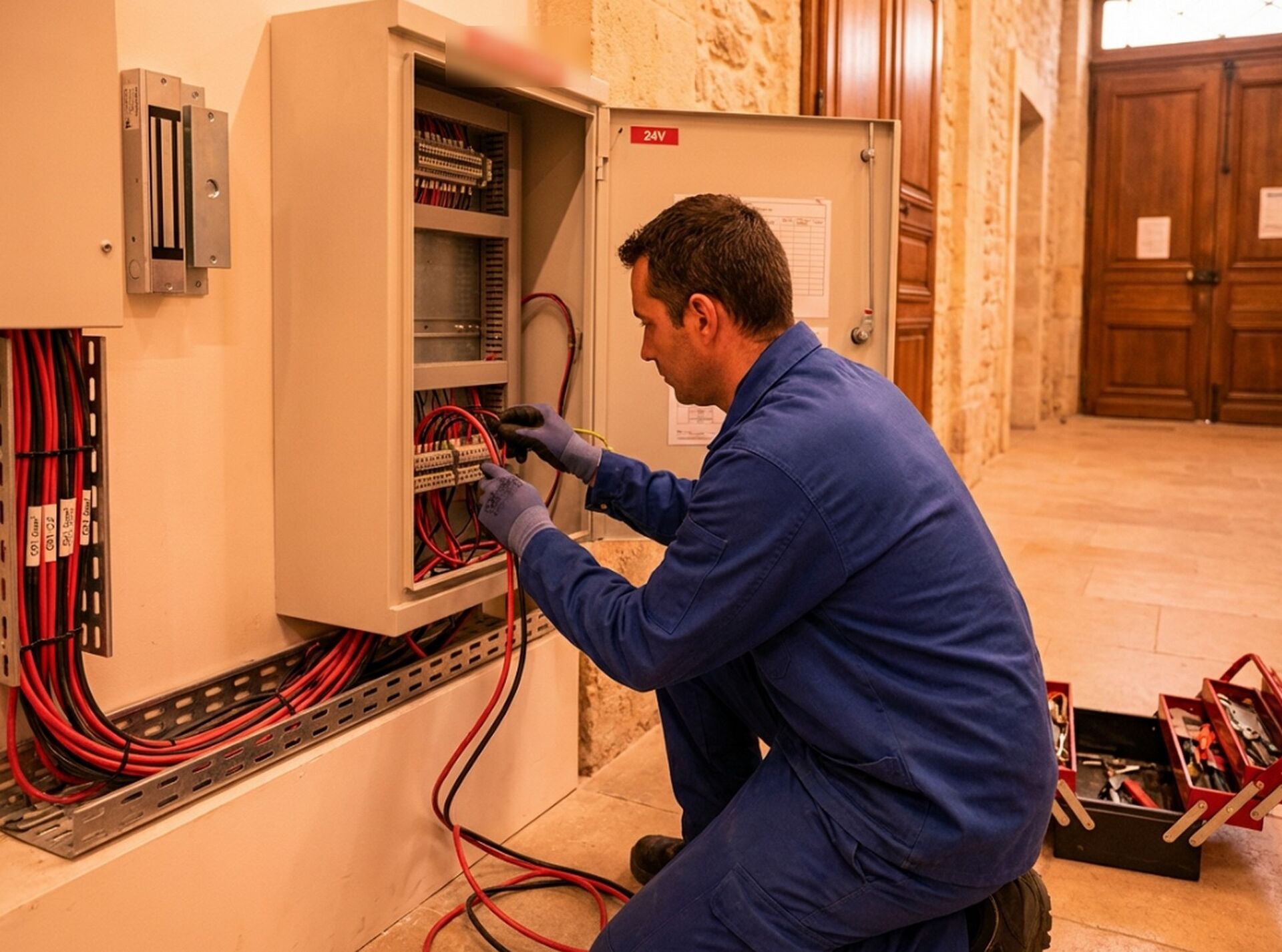

L'alimentation et le câblage
Les ventouses Z fonctionnent en 24 V continu. Elles sont alimentées par une centrale incendie ou par un boîtier d'alimentation dédié.
Le principe est simple : tant que la centrale envoie du courant, la ventouse maintient la porte. Dès que la centrale coupe l'alimentation — parce qu'un détecteur de fumée s'est déclenché, ou qu'un bouton d'alarme a été actionné — la ventouse lâche la porte.
Câblage typique :
- Un câble 2 × 1,5 mm² relie la ventouse à la centrale incendie.
- Le câble doit être résistant au feu (CR1 ou C2), pour garantir qu'il continuera de fonctionner pendant au moins 30 minutes en cas d'incendie.
- Les ventouses peuvent être câblées en série (toutes se libèrent en même temps) ou en parallèle (libération zone par zone).

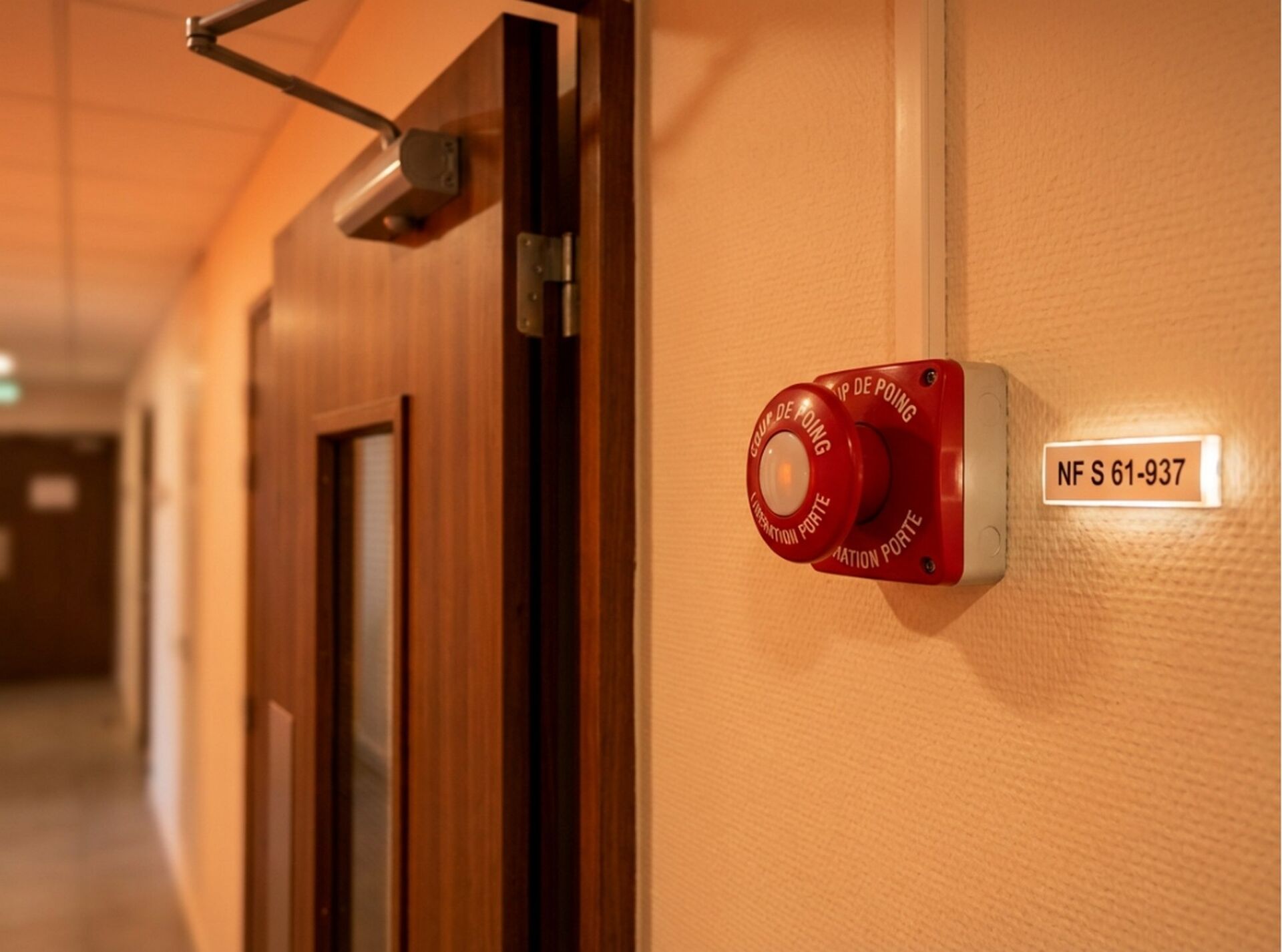

Le déclenchement manuel de la ventouse Z
En plus du déclenchement automatique par les détecteurs incendie, il est obligatoire d'installer un dispositif de commande manuel à côté de chaque porte maintenue par ventouse.
Ce dispositif, appelé « bouton coup de poing » ou DM (Dispositif de commande Manuelle), permet à une personne de libérer volontairement la porte en cas d'urgence. Il suffit d'appuyer sur le bouton pour couper l'alimentation de la ventouse et refermer la porte.
Le bouton doit être placé à une hauteur accessible (0,90 m à 1,30 m), à proximité immédiate de la porte, et clairement signalé.
L'installation et la mise en service
L'installation d'une ventouse Z doit être réalisée par un professionnel. Voici les étapes :
- Vérification de la porte — La porte doit être équipée d'un ferme-porte en bon état, capable de la refermer complètement.
- Fixation de la ventouse — Au mur, au sol ou au plafond, selon la configuration. La ventouse doit être parfaitement alignée avec la plaque métallique sur la porte.
- Câblage — Raccordement à la centrale incendie avec un câble résistant au feu.
- Installation du bouton manuel — À proximité de la porte, bien signalé.
- Tests de fonctionnement — Vérification que la ventouse maintient bien la porte, et qu'elle se libère correctement lors du déclenchement de l'alarme ou du bouton manuel.
- Marquage et documentation — La ventouse doit porter une étiquette indiquant sa puissance, sa norme (NF S 61-937), et la date de mise en service.
La maintenance périodique
Les ventouses Z doivent être vérifiées au moins une fois par an, conformément à la réglementation incendie.
Points de contrôle :
- Force de maintien — La ventouse doit toujours exercer une force suffisante pour maintenir la porte ouverte, même avec un léger courant d'air.
- Libération instantanée — Lors du test, la porte doit se libérer immédiatement (moins de 1 seconde) et se refermer complètement.
- État du câblage — Pas de fils dénudés, pas de faux contacts.
- État du ferme-porte — Il doit être en bon état et correctement réglé. Une porte qui ne se referme pas complètement annule la protection coupe-feu.
- Bouton manuel — Il doit être fonctionnel et accessible.
Un rapport de vérification doit être rédigé et conservé dans le registre de sécurité du bâtiment.
Les normes et la réglementation : la norme NF S 61-937
Les ventouses Z sont encadrées par la norme NF S 61-937, qui définit les exigences de performance, de fiabilité et de sécurité.
Elles sont obligatoires dans les cas suivants :
- ERP (Établissements Recevant du Public) — Écoles, hôpitaux, commerces, hôtels, bureaux recevant plus de 50 personnes.
- IGH (Immeubles de Grande Hauteur) — Bâtiments de plus de 50 mètres (R+18).
- ICPE (Installations Classées pour la Protection de l'Environnement) — Sites industriels, entrepôts logistiques.
- Bâtiments tertiaires et administratifs — Dès lors qu'une porte coupe-feu doit rester ouverte en usage courant.
Les contrôles périodiques sont obligatoires, et les ventouses non conformes ou défectueuses doivent être remplacées immédiatement.
ASAP Network : installation et maintenance ventouses Z
ASAP Network installe, configure et maintient vos ventouses électromagnétiques type Z dans les Bouches-du-Rhône, le Vaucluse et le Gard. En région Sud entière selon les chantiers.
Nos prestations :
- Audit de vos portes coupe-feu et recommandations
- Fourniture et installation de ventouses Z conformes NF S 61-937
- Câblage résistant au feu et raccordement à la centrale incendie
- Installation des boutons manuels de déverrouillage
- Tests de fonctionnement et mise en service
- Maintenance annuelle et dépannage d'urgence
- Rapports de conformité pour vos contrôles réglementaires
Zones d'intervention : Marseille, Aix-en-Provence, Avignon, Arles, Nîmes, Salon-de-Provence, et l'ensemble du Vaucluse, des Bouches-du-Rhône et du Gard.
Contact : 04 84 900 904
