Déclencheur manuel vert DM Vert : dispositif obligatoire pour issues de secours contrôlées par badge
ASAP Network installe et maintient des déclencheurs manuels verts (DM Vert) pour garantir l'ouverture libre de vos issues de secours dans les Bouches-du-Rhône, le Vaucluse et le Gard (Marseille, Aix-en-Provence, Avignon, Arles).
Qu'est-ce qu'un déclencheur manuel vert (DM Vert) ?
Un déclencheur manuel vert (aussi appelé DM Vert ou BBG Vert pour Boîtier à Bris de Glace Vert), c'est un bouton-poussoir d'urgence de couleur verte installé à proximité d'une porte de secours contrôlée par un système de verrouillage électrique.
Son rôle : permettre à toute personne de déverrouiller immédiatement une issue de secours en cas d'évacuation d'urgence, même si la porte est normalement verrouillée par badge, gâche électrique ou ventouse électromagnétique.
Quand vous appuyez sur le bouton (ou brisez la vitre protectrice selon le modèle), le DM Vert coupe instantanément l'alimentation électrique du dispositif de verrouillage, et la porte s'ouvre librement pour permettre l'évacuation.
La couleur verte est normative et identifie immédiatement ce dispositif comme étant dédié aux issues de secours, par opposition aux déclencheurs manuels rouges qui déclenchent l'alarme incendie générale.
Pourquoi le DM Vert est-il obligatoire ?
La réglementation incendie impose que toute issue de secours puisse s'ouvrir librement de l'intérieur, sans clé, sans badge et sans outil, pour garantir une évacuation rapide en cas d'urgence.
Problème : dans les bâtiments équipés de contrôle d'accès, les portes de secours sont souvent verrouillées électriquement (gâche, ventouse, serrure motorisée) pour empêcher les intrusions. Ce verrouillage devient un obstacle mortel en cas d'incendie si les occupants ne peuvent pas sortir rapidement.
Le DM Vert résout ce conflit : il maintient la sécurité anti-intrusion en temps normal, tout en garantissant une sortie libre instantanée en cas d'urgence.
Cadre réglementaire :
- Norme NF S 61-932 — Définit les exigences techniques des déclencheurs manuels verts.
- Norme EN 54-11 — Norme européenne sur les dispositifs manuels de déclenchement d'alarme et d'évacuation.
- ERP (Établissements Recevant du Public) — Obligation d'installer un DM Vert sur toute issue de secours verrouillée électriquement.
- Code du travail (Art. R4227-4 et suivants) — Obligation de libre évacuation dans les locaux de travail.
- IGH (Immeubles de Grande Hauteur) — Exigences renforcées sur les issues de secours.
Les différents types de DM Vert
DM Vert à membrane déformable — Le plus courant. Boîtier vert avec une membrane souple à enfoncer. Réarmement simple en façade avec clé fournie. Résistant, fiable, adapté aux environnements professionnels.
DM Vert à bris de glace (BBG) — Boîtier vert avec une vitre protectrice à briser. Une fois brisée, il faut remplacer la vitre. Adapté aux zones sensibles où le déclenchement doit être clairement intentionnel.
DM Vert avec signal sonore intégré — Certains modèles intègrent un buzzer ou une sirène qui se déclenche lors de l'activation, pour alerter immédiatement le personnel de sécurité.
DM Vert avec témoin lumineux — LED verte indiquant que le système est alimenté et opérationnel. En cas de défaillance électrique, la LED s'éteint.
Contacts électriques — Les DM Verts sont disponibles en version 1, 2 ou 3 contacts (inverseurs NO/NF) pour piloter plusieurs dispositifs simultanément : ventouses, gâches, alarmes locales, éclairages de secours.
Comment fonctionne un DM Vert ?
Le DM Vert est câblé en série avec l'alimentation électrique du ou des dispositifs de verrouillage de la porte de secours (gâche électrique, ventouse électromagnétique, serrure motorisée).
Fonctionnement normal :
- Le DM Vert laisse passer le courant électrique.
- La gâche/ventouse est alimentée et maintient la porte verrouillée.
- L'accès est contrôlé par badge côté extérieur.
En cas d'urgence :
- Une personne appuie sur le DM Vert (ou brise la vitre).
- Le DM Vert coupe instantanément l'alimentation électrique de la gâche/ventouse.
- La porte se déverrouille immédiatement et peut être ouverte en la poussant.
- Un signal sonore (si intégré) alerte le personnel.
Réarmement :
- Pour les modèles à membrane : réarmement en façade avec clé fournie.
- Pour les modèles à bris de glace : remplacement de la vitre brisée.
- Le système revient en fonctionnement normal après réarmement.

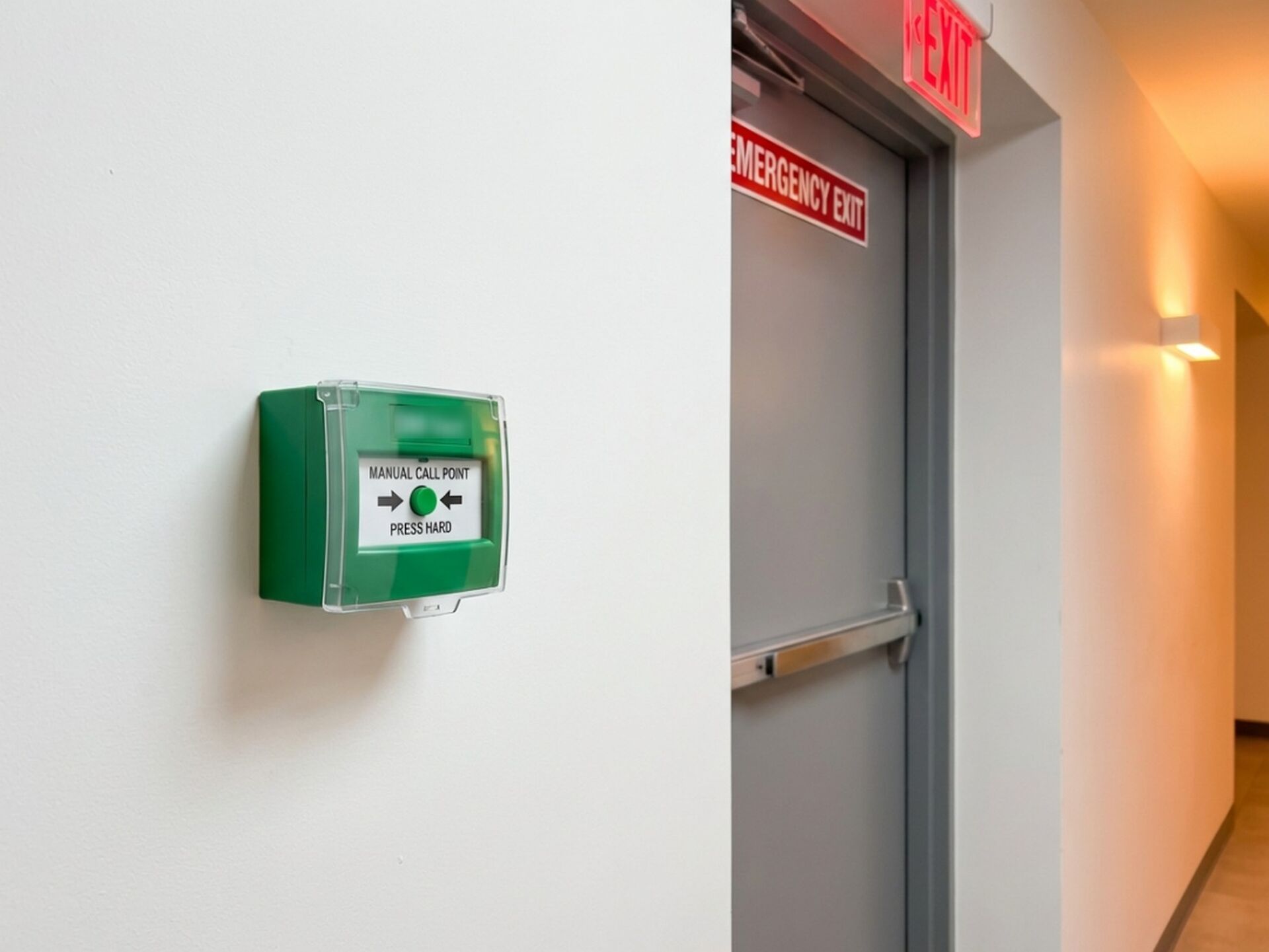

Où installer un DM Vert ?
Le DM Vert s'installe obligatoirement :
- À proximité immédiate de l'issue de secours — À moins d'un mètre de la porte, côté intérieur (zone protégée).
- À hauteur accessible — Entre 0,90 m et 1,30 m du sol, pour être utilisable par tous, y compris les personnes à mobilité réduite (PMR).

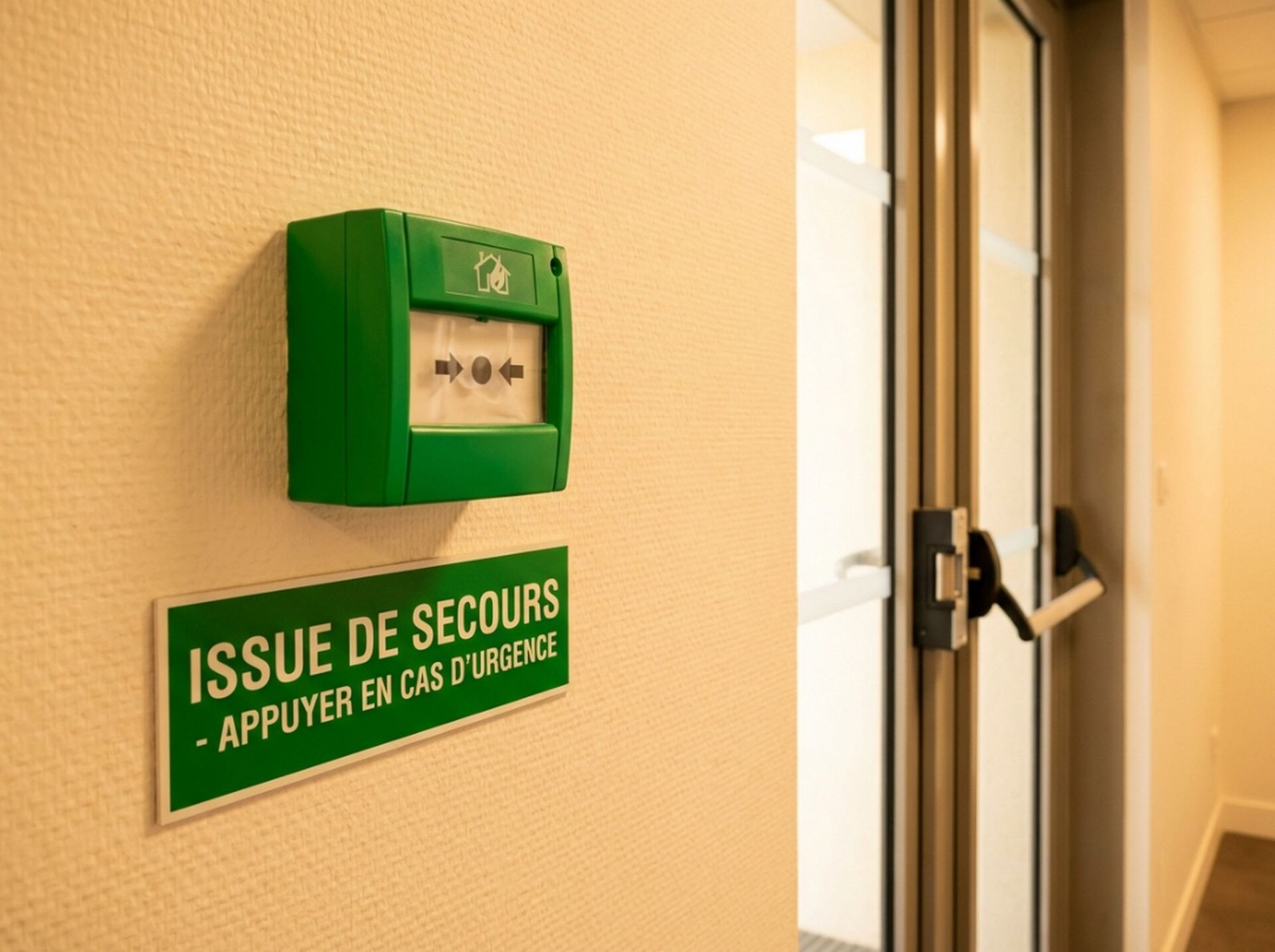

- Visible et signalé — Le DM Vert doit être clairement identifié par une signalétique normalisée « ISSUE DE SECOURS – APPUYER EN CAS D'URGENCE ».
- Accessible sans obstacle — Aucun meuble, porte ou objet ne doit gêner l'accès au DM Vert.
Zones d'application typiques :
- Portes de secours d'immeubles de bureaux équipés de contrôle d'accès
- Issues de secours d'ERP (écoles, hôpitaux, commerces, hôtels)
- Sorties de parking sécurisées par badge
- Portes coupe-feu maintenues ouvertes par ventouses électromagnétiques
- Sas de sécurité avec double porte contrôlée
- Locaux techniques et salles serveurs avec accès restreint

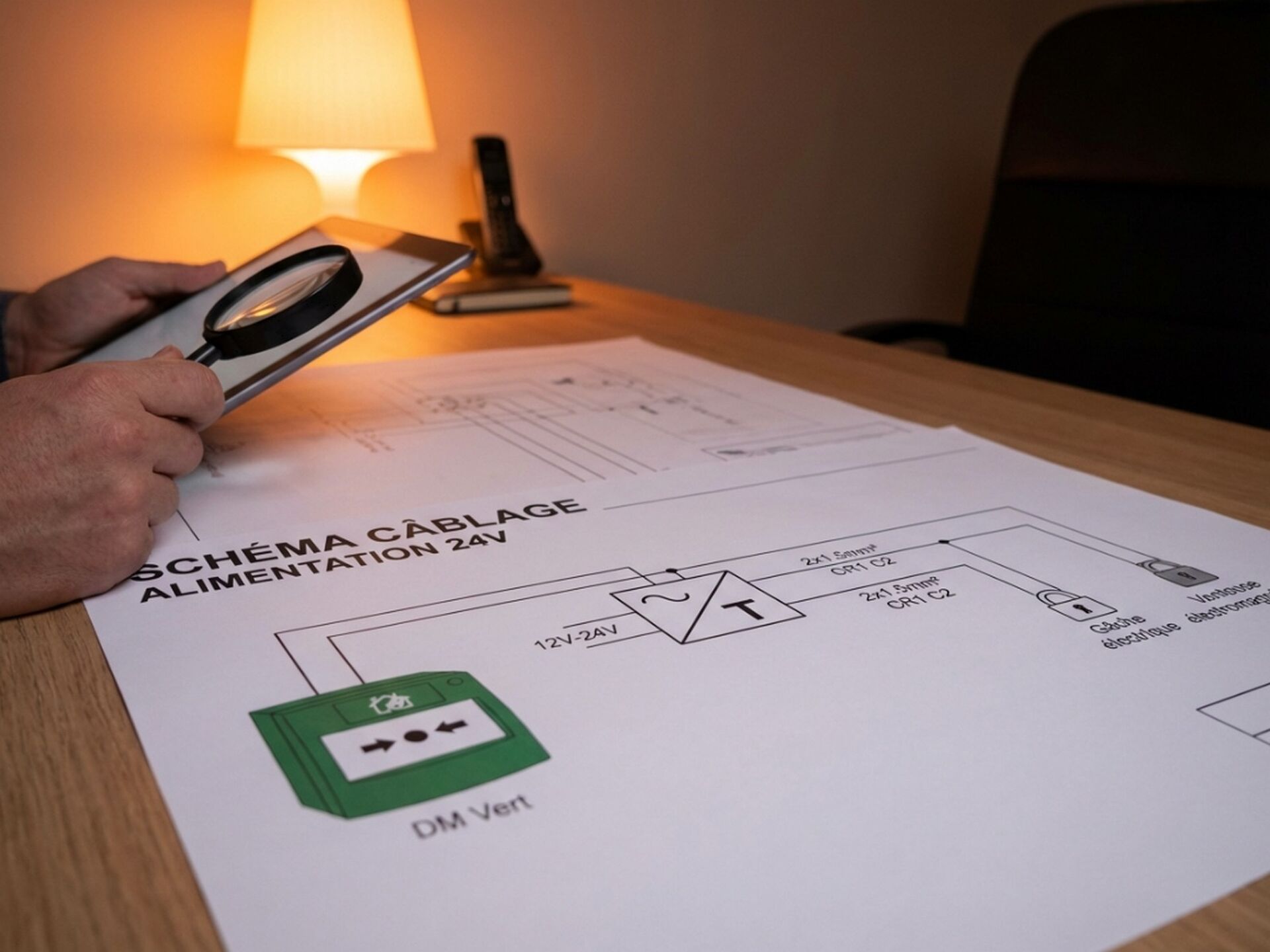

Câblage et raccordement
Le DM Vert se câble généralement en série avec l'alimentation du dispositif de verrouillage :
Schéma type :
- Alimentation secteur → Transformateur 12 V ou 24 V → Contact DM Vert → Gâche/Ventouse électrique
Câblage recommandé :
- Câble 2 × 1,5 mm² minimum pour les circuits de puissance (gâche, ventouse).
- Câble résistant au feu (CR1 ou C2) si le DM Vert est intégré au système de sécurité incendie (SSI).
- Câble blindé recommandé dans les environnements industriels pour éviter les interférences électromagnétiques.
Intégration avec la centrale incendie :
Dans certaines installations, le DM Vert est raccordé à la centrale de détection incendie (SDI). Son activation coupe non seulement l'alimentation de la porte locale, mais déclenche également :
- La libération automatique de toutes les issues de secours du bâtiment (via les ventouses Z)
- Un signal d'alerte à la centrale de surveillance
- L'enregistrement de l'événement dans les logs du système

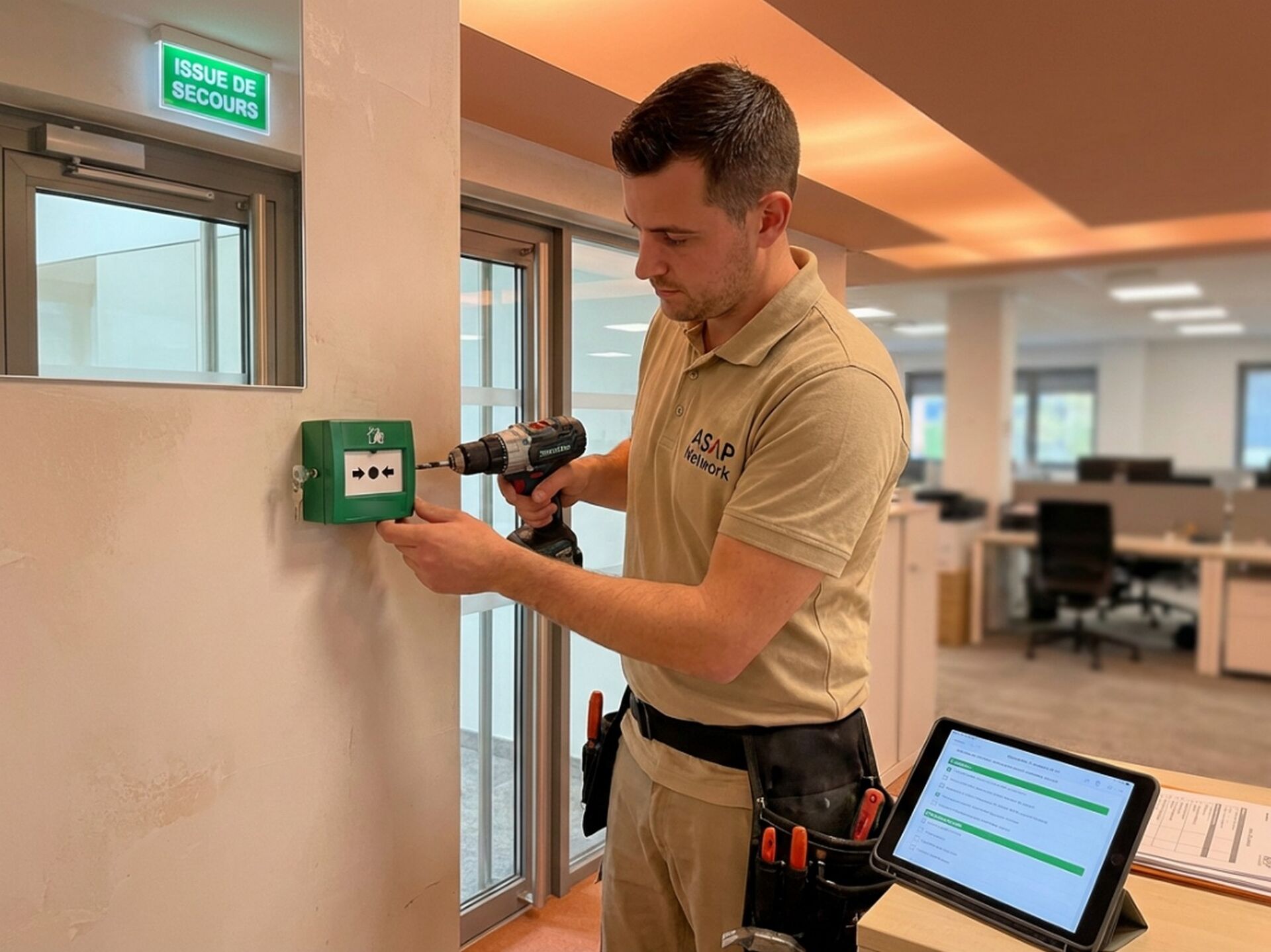

Installation et mise en service
Étapes d'installation :
- Choix de l'emplacement — À proximité immédiate de l'issue de secours, hauteur 0,90-1,30 m, côté intérieur.
- Fixation du boîtier — Montage en saillie ou encastré selon le modèle. Fixation murale avec vis et chevilles adaptées.
- Câblage — Raccordement au circuit d'alimentation de la gâche/ventouse, en série pour couper le courant lors de l'activation.
- Raccordement des contacts auxiliaires — Si le DM dispose de plusieurs contacts (2 ou 3), câblage des fonctions secondaires (alarme locale, signal lumineux, report à la centrale).
- Tests de fonctionnement — Activation du DM Vert pour vérifier que la porte se déverrouille instantanément. Test du signal sonore si intégré. Vérification du réarmement.
- Signalétique — Installation d'un pictogramme réglementaire « ISSUE DE SECOURS – APPUYER EN CAS D'URGENCE » à proximité du DM Vert.
- Documentation — Étiquetage du DM Vert avec la date de mise en service, référence du modèle, date de prochaine vérification.
Maintenance et vérifications périodiques
Les DM Verts doivent être vérifiés au moins une fois par an, conformément à la réglementation incendie et au code du travail.
Points de contrôle obligatoires :
- État physique du boîtier — Pas de fissures, de chocs, de dégradations. Membrane ou vitre en bon état.
- Visibilité et accessibilité — Signalétique en place, aucun obstacle devant le DM Vert.
- Fixation — Boîtier solidement fixé au mur, pas de jeu.
- Test de fonctionnement — Activation du DM Vert pour vérifier la coupure de courant et le déverrouillage immédiat de la porte. Vérification du signal sonore si présent.
- Réarmement — Test du mécanisme de réarmement avec clé. Vérification que le système revient bien en position normale.
- Câblage — Vérification visuelle des connexions électriques. Pas de fils dénudés, pas de faux contacts.
- Coordination avec le système incendie — Si le DM Vert est relié à la centrale incendie, vérification que l'activation génère bien un signal d'alerte et libère les ventouses associées.
Rapport de vérification :
Chaque vérification doit donner lieu à un rapport écrit conservé dans le registre de sécurité du bâtiment, indiquant :
- Date et nom de l'intervenant
- Liste des DM Verts vérifiés (identification par numéro ou localisation)
- Résultat des tests (conforme / non conforme)
- Anomalies détectées et actions correctives réalisées
- Date de prochaine vérification
Problèmes courants et solutions
DM Vert activé mais porte ne se déverrouille pas — Câblage défectueux, fusible grillé, gâche/ventouse défaillante. Solution : vérifier l'alimentation électrique, tester le câblage, remplacer le composant défaillant.
Déclenchements intempestifs — Membrane trop sensible, chocs accidentels. Solution : installer une coque de protection transparente autour du DM Vert pour éviter les activations involontaires.
Difficulté de réarmement — Clé perdue, mécanisme grippé. Solution : conserver une clé de rechange dans un local sécurisé, lubrifier le mécanisme de réarmement.
Signal sonore ne fonctionne pas — Buzzer défaillant, câblage du contact auxiliaire défectueux. Solution : remplacer le buzzer, vérifier le câblage des contacts.
Vitre du BBG cassée (hors urgence) — Vandalisme, choc accidentel. Solution : remplacer immédiatement la vitre pour garantir l'opérationnalité du dispositif.
DM Vert et contrôle d'accès : cohabitation obligatoire
Dans les bâtiments équipés de contrôle d'accès par badge, le DM Vert est un élément indispensable pour garantir la conformité réglementaire.
Principe :
- L'accès à l'issue de secours est contrôlé côté extérieur par badge (pour empêcher les intrusions).
- La sortie est libre côté intérieur grâce au détecteur REX (Request to Exit) qui déverrouille automatiquement la porte quand quelqu'un s'approche.
- En cas de défaillance du détecteur REX, ou si une personne ne peut pas atteindre la zone de détection, le DM Vert permet de forcer immédiatement l'ouverture.
Le DM Vert est donc un dispositif de secours qui double la sécurité du système de sortie libre automatique.
ASAP Network : installation et maintenance DM Vert
ASAP Network installe, configure et maintient vos déclencheurs manuels verts dans le cadre de vos projets de contrôle d'accès et de sécurité incendie.
Nos prestations :
- Audit de vos issues de secours et recommandations réglementaires
- Fourniture et installation de DM Verts conformes NF S 61-932 / EN 54-11
- Câblage et raccordement aux gâches, ventouses et centrales incendie
- Installation de la signalétique réglementaire
- Tests de fonctionnement et mise en service
- Maintenance annuelle obligatoire et vérifications périodiques
- Dépannage d'urgence 7j/7
- Rapports de conformité pour les contrôles réglementaires
- Formation des équipes à l'utilisation et à la maintenance
Zones d'intervention : Bouches-du-Rhône, Vaucluse, Gard (Marseille, Aix-en-Provence, Avignon, Arles, Nîmes, Salon-de-Provence).
